萧山临江污水处理厂+ 查看更多
杭州萧山环境集团有限公司前身为杭州萧ft水务集团有限公司,成立于 2006 年,注册资金 11.62 亿元,隶属萧ft区政府,是一家涉足供排水、环境环保、城市建设等多个领域的综合性国有企业,承担着杭州市萧山区、钱塘新区(大江东区域)1400 多 km2的供排水业务以及滨江区污水处理业务,为 250 多万人提供优质、高效的水务服务。
萧山环境集团现有杭州萧山供水有限公司、杭州萧ft污水处理有限公司、杭州钱南原水有限公司、杭州萧山环境投资发展有限公司、杭州蓝成环保能源有限公司、杭州萧ft环城建设开发有限公司、杭州萧水物业管理有限公司、杭州萧山环境设备有限公司8家子公司,总资产逾 190亿元,员工 1800余人,拥有制水厂5座、污水处理厂2座、污泥处理厂 1座、供排水主干管 3700余 km,供水能力 140万 t/d,污水处理能力 64万 t/d,污泥处理能力 4 000 t/d,供水和污水处理能力在全省所有地市中均位列前三。聚焦高质量发展, 聚力高站位奋进,集团是全省唯一一家获得“中国水务企业综合实力 20 强”企业,并多次荣获“中国水业最具成本性投资运营企业”“中国水业最具社会责任企业”等称号。
未来,萧山环境集团将把握趋势抓机遇,放大格局谋发展,继续强势推进“供排水、环境环保、城市开发建设”三大产业并驾齐驱、协同发展,巩固产业格局已形成区域优势, 力争“五年再造一个萧山水务”,为生态环境事业发展和区域经济腾飞做出应有的贡献。
案例介绍
一、项目名称
萧山临江污水处理厂。
二、项目概况

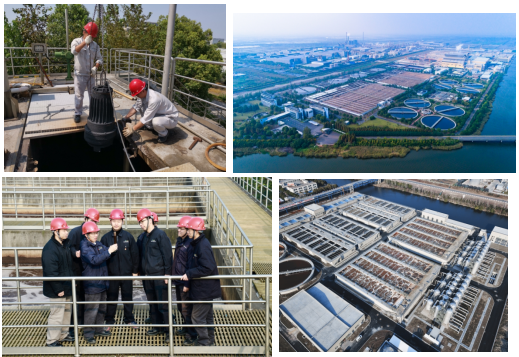

萧山临江污水处理厂隶属萧ft环境集团,由杭州萧山污水处理有限公司建设运行,坐落于浙江省杭州市钱塘新区(大江东区域)外围垦十五工段现有红十五线终点,服务范围为萧山东部地区 11 个镇、2 个省级工业园区以及大江东地区的污水末端治理,处理对象以工业废水为主,其中 80%为印染废水、12%为化工废水、8%为生活及其他废水。污水经处理后排放钱塘江(杭州段),污泥经浓缩脱水后经管道输送至污泥焚烧厂进行深度脱水及无害化处理。
项目于 2013 年 12月经省发改立项审批,于 2015年 11月大江东产业集聚区经发局通过项目核准,于 2016年 8月被列入大江东产业集聚区“国家级循环化改造产业园重点示范项目”。
三、项目规模
为积极贯彻省政府环境政策,进一步提升区域环境质量,2013 年,萧ft环境集团启动了萧ft临江污水处理厂扩建及提标改造工程,计划对原有 30 万 t/d 污水处理厂进行提标及加盖除臭改造,扩建规模为 20 万 t/d 二期工程,项目概算总投资 19.46 亿元,用地 410.4 亩。项目完成后,萧山临江污水处理厂处理规模将达 50 万 t/d,且按《城镇污水处理厂污染物排放标准》一级 A 标准排放。
四、项目优势和工程创新
目前,萧山临江污水处理厂日平均处理量为 32 万 t 左右,处理废水主要以化工、印染废水为主,工业废水中,印染废水占 80%,农药、医药、染料生产、石化等化工废水占 12%, 生活污水仅占 8%,水量大、水质复杂、处理难度大,要达到一级 A 水质排放标准,萧山临江污水处理厂的处理工艺更复杂、难度更高。在项目启动伊始,在全国范围内,如此大规模的工业污水处理厂,要达到一级 A 标准,并无实例可循。
为此,萧山临江污水处理厂在全国甄选出 15 个方案,每个方案要进行为期半年的大规模中试,再通过综合评价、专家评审,最终确定最佳方案“三相催化氧化工艺”(改良型芬顿),强力降解工业污水中的污染物。
为积极响应浙江省政府按国务院发布的《关于水污染防治行动计划的通知》要求,萧山环境集团在时间紧任务重的情况下,抢班抢点推进提标扩建项目建设。萧山临江污水处理厂提标工程用地约 125 亩,投资 4.2 亿元。2016 年 8 月,土建正式开工,11 月正式投入生产。系统现已稳定运行 4年多,出水水质稳定达到《城镇污水处理厂污染物排放标准》(GB 18918—2002)的一级 A 排放标准。萧ft临江污水处理厂尾水深度处理的建成及使用, 宣告如此大规模严标准工业污水治理的第一次尝试成功实施,为国内大规模工业污水治理树立了典型。
五、技术特点
萧山临江污水处理厂尾水深度处理选定的是南京神克隆三相催化氧化技术,是对芬顿工艺的优化和改良,是对难处理废水高级氧化技术的一种丰富和发展。三相催化氧化为多维催化氧化,以创新复合催化材料及高效反应器为核心,并耦合磁化工艺等装置系统,利用催化氧化、催化还原、催化缩合原理能够较好地去除有机污染物。
三相催化氧化工艺流程
从实际工程运行情况来看,相较于常规芬顿技术及臭氧高级氧化技术,三相催化氧化具有抗冲击能力强,在进水性质发生变化或浓度上升的情况下,相应调整工艺参数及药剂使用量就能确保达标排放,具有 CODCr去除率高,运行成本较低、污泥量小,系统稳定性好、维护量低等特点,同时对进水 SS 要求不高,且出水 SS 低。
2017 年 11 月至 2018 年 1 月,萧ft临江污水处理厂厂部专门对工艺进行了一次工艺运行效果性能考核,考核期间日均处理水量为 31.5 万 t,进水 CODCr在 120~140 mg/L,氯离子在 1 000~1 100 mg/L;深度处理后主要污染物指标为:出水 CODCr约 40 mg/L、SS 约 5 mg/L、TP 约 0.05 mg/L、氨氮 1.5 mg/L 以下、总氮 9~13 mg/L,各项指标均达到一级A 标。处理效果数据见表 1~表 3。
表 1 单月日均进出水指标
月份 | 进水 CODCr/ (mg/L) | 出水 | ||||||
CODCr/ (mg/L) | 色度 | SS/ (mg/L) | pH | TN/ (mg/L) | NH3-N/ (mg/L) | TP/ (mg/L) | ||
11 | 144.6 | 39.8 | 16 | 5 | 7.17 | 9.3 | 1.22 | 0.042 |
12 | 135.5 | 40.9 | 16 | 5 | 7.05 | 11.5 | 1.12 | 0.053 |
1 | 126 | 41 | 16 | 6 | 7.08 | 12.4 | 0.951 | 0.027 |
表2 单月日均成本明细单位:元/t水
月份 | 药剂费 | 电费 | 污泥费 | 催化材料费 | 成本 |
11 | 1.00 | 0.074 | 0.188 | 0.05 | 1.31 |
12 | 0.96 | 0.077 | 0.163 | 0.05 | 1.25 |
1 | 0.98 | 0.08 | 0.16 | 0.05 | 1.27 |
平均 | 0.98 | 0.077 | 0.17 | 0.05 | 1.28 |
注:(1)鉴于药剂随市场行情波动较大,根据谈判响应文件,药剂成本计算统一按照中试时相应固定单价计算:硫酸600元/t,硫酸亚铁 200元/t,过氧化氢 1000元/t,液碱 667元/t,酰胺 12000元/t,含水率 87%污泥处理单价175 元/t。
(2)硫酸密度为 1.836 kg/L,过氧化氢密度为 1.1 kg/L,液碱密度为 1.33 kg/L。
表 3 单月日均药剂、电耗、污泥量统计明细
月份 | 处理水量/ (t/d) | 药耗/(t/d) | 电量 kW/d | 绝干泥(SS)/ (t/d) | ||||
硫酸 | 硫酸亚铁 | 过氧化氢 | 液碱 | APAM | ||||
11 | 313 807 | 182.4 | 257.4 | 91.7 | 132.6 | 1.059 | 34 240 | 43.7 |
12 | 316 156 | 177.0 | 263.7 | 93.9 | 122.7 | 0.918 | 36 010 | 38.2 |
1 | 317 108 | 183.23 | 273.97 | 92.84 | 124.84 | 0.983 | 37 058 | 38.4 |
平均 | 315 690 | 180.88 | 265.02 | 92.81 | 126.71 | 0.987 | 35 769 | 40.1 |
在处理规模满足 32 万 t/d 的设计要求下,考核期间内的出水水质各项指标(如 CODCr、SS、pH、TP、TN、NH3-N)在进水水质、水量有波动的情况下均能实现稳定达标;运行成本方面,在出水水质稳定达标的前提下,处理成本为 1.28元/t,日均产绝干泥量为 40.1t, 芬顿反应后吨水污泥含量在 120~130´10-6。从考核结果来看,出水水质、处理成本、污泥产出量均达到预期值。
