半干法烟气脱硫技术
+ 查看更多
发布日期:2019-10-31 16:05
一、技术原理
半干法烟气脱硫技术也称为循环流化床烟气脱硫技术,广泛用于循环流化床锅炉的烟气脱硫。净
化系统包括循环流化床反应系统、脱硫剂制备和供给系统、烟气系统、工艺水系统、除尘系统、脱
硫灰循环系统、脱硫产物处理系统、电气集控系统等。
其工作原理是:
SO2+H2O→H2SO3
Ca(OH)2+ H2SO3-CaSO3+2H2O
CaSO3+1/202→CaSO4

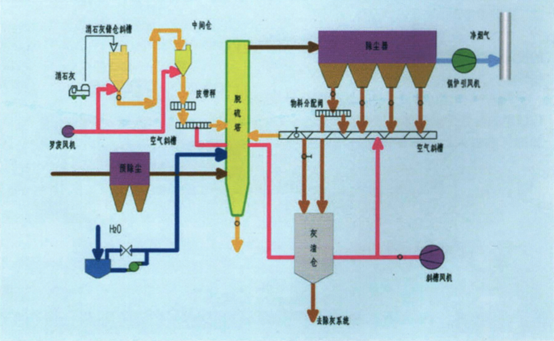

二、工艺流程
从预除尘器排出的热烟气,经循环流化床底部进入循环流化床反应器。Ca(OH)2经脱硫剂供给系
输送进入反应塔,液态化的物料和烟气中的二氧化硫等酸性气体在反应塔中发生化学反应,脱除
掉大部分的二氧化硫等酸性气体,然后烟气由反应塔顶部排出经过布袋除尘器除去细灰,由除尘器
除下的大部分细灰和未完全反应的脱硫剂,经返料通道返回脱硫塔再循环。部分细灰由除尘器底部
的排灰系统定期排至脱硫灰库。经处理后的烟气经过引风机排入烟囱
三、技术特点
1.该工艺结构简单、设备布置紧凑、占用场地较少,能耗较低;
2.高循环倍率使得脱硫剂利用率高、在钙硫比为1.1~1.5时,脱硫效率可达90%以上,无脫硫
废水排放,且脱硫副产品呈干态,不会造成二次污染;
3.能有效脱除SO3、氯化物和氟化物等有害气体,其脱除效率可达90%~99%;
4.烟气温度高于露点,因此吸收塔及其下游设备不会产生粘结、堵塞、腐蚀,对现有的烟囱可
不进行防腐处理,直接使用干烟囱排放脱硫烟气。
5.在脱硫吸收剂中加入少量的铁基催化剂,可脱除部分氮氧化物,具有脱硫脱氮一体化的发展
潜力,提高装置利用率。

半干法烟气脱硫技术也称为循环流化床烟气脱硫技术,广泛用于循环流化床锅炉的烟气脱硫。净
化系统包括循环流化床反应系统、脱硫剂制备和供给系统、烟气系统、工艺水系统、除尘系统、脱
硫灰循环系统、脱硫产物处理系统、电气集控系统等。
其工作原理是:
SO2+H2O→H2SO3
Ca(OH)2+ H2SO3-CaSO3+2H2O
CaSO3+1/202→CaSO4
二、工艺流程
从预除尘器排出的热烟气,经循环流化床底部进入循环流化床反应器。Ca(OH)2经脱硫剂供给系
输送进入反应塔,液态化的物料和烟气中的二氧化硫等酸性气体在反应塔中发生化学反应,脱除
掉大部分的二氧化硫等酸性气体,然后烟气由反应塔顶部排出经过布袋除尘器除去细灰,由除尘器
除下的大部分细灰和未完全反应的脱硫剂,经返料通道返回脱硫塔再循环。部分细灰由除尘器底部
的排灰系统定期排至脱硫灰库。经处理后的烟气经过引风机排入烟囱
三、技术特点
1.该工艺结构简单、设备布置紧凑、占用场地较少,能耗较低;
2.高循环倍率使得脱硫剂利用率高、在钙硫比为1.1~1.5时,脱硫效率可达90%以上,无脫硫
废水排放,且脱硫副产品呈干态,不会造成二次污染;
3.能有效脱除SO3、氯化物和氟化物等有害气体,其脱除效率可达90%~99%;
4.烟气温度高于露点,因此吸收塔及其下游设备不会产生粘结、堵塞、腐蚀,对现有的烟囱可
不进行防腐处理,直接使用干烟囱排放脱硫烟气。
5.在脱硫吸收剂中加入少量的铁基催化剂,可脱除部分氮氧化物,具有脱硫脱氮一体化的发展
潜力,提高装置利用率。
