HPF法煤气脱硫脱氰

发布日期:2019-10-31 15:57
一、技术原理
                       该工艺是以氨为碱源、HPF为催化剂(复合型)的湿式液相催化氧化脱硫脱氰工艺。与其它催
                  化剂相比,HPF催化剂不仅对脱硫脱氰过程起催化作用,而且对再生过程也有催化作用。因HPF催
                  化剂具有活性高、流动性好等优点,从而可减缓设备和管道的堵塞。整个反应可分为吸收反应、催
                  化化学反应、催化再生反应和副反应。
                       在脱硫脱氰过程中,循环脱硫液中盐类积累速度缓慢,废液量较其它湿式氧化法少。因此脱硫
                  脱氰废液的处理简单,可直接掺入炼焦配煤中。硏究表明,在焦炉的炼焦条件下,掺入配煤中脱硫
                  废液的盐类,在炭化室内高温裂解生成H2S后,大部分进入荒煤气中,仅有极少部分与焦炭反应。
                  所得焦炭含硫量仅为003%-0.05%,焦炭强度和耐磨性等指标也无明显变化。而废液中的 NH4CNS
                  高温裂解时转化为N2、NH和CO2,并不转化为HCN,因此煤气脱硫脱氰装置中不会产生 NH4CNS
                  的积累问题。


二、工艺流程
                       从煤气鼓风机来的煤气经预冷塔冷却降温后进入脱硫塔,在塔内用含有HPF催化剂的脱硫液循
                 环吸收硫化氢和氰化氢,同时也吸收氨。脱硫液经反应槽进入再生塔,用压缩空气再生,再生后的
                 脱硫液循环使用,再生塔顶的硫泡沫进入熔硫釜生产硫磺产品。

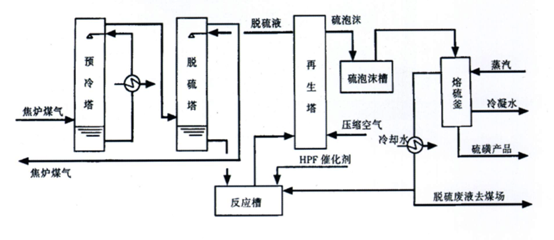

                                                                                            工艺流程图如下:
三、技术特点
               1.以煤气中的氨为碱源,脱硫工序又设置在煤气脱氨工序前,故不必另加脱硫用碱。另外,因
               HPF催化剂活性高,消耗少,故可降低运行成本,综合经济效益较好。

               2.HPF法的脱硫脱氰效率高,脱硫效率为98%左右,脱氰效率在80%左右。

               3.由于HP法脱硫液中的铵盐积累速度缓慢,故脱硫脱氰废液量较少,可直接掺λ炼焦配煤
            中,不必单独建设废液处理装置。具有废液处理操作简单、无污染、投资少、占地省、运行费用低等特点。

               4.由于HP脱硫脱氰工艺流程较为简单,使用设备较少,该工艺的操作管理就比其他脱硫工艺
                 简单,操作和维护也更为简单、方便。

               5.因HPF脱硫脱氰工艺设置在终冷和洗苯前,能尽可能地脱除焦炉煤气中的HCN、H3S,可有
            效轻对终冷和粗苯生产装置的腐蚀,延长了装置的使用寿命。还可使终冷水的含氰量大大降低,
            以简化终冷水的方式处理。
